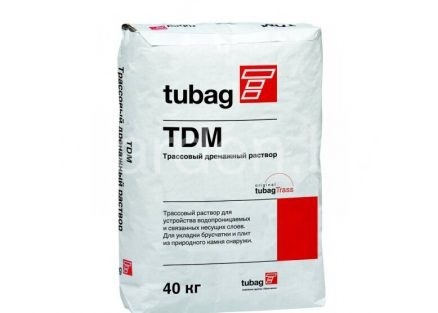

Трассовый дренажный раствор TDM quick-mix

Трассовый дренажный раствор QUICK-MIX TDM применяется для устройства водопроницаемых несущих оснований. Этот раствор используется в водопроницаемых системах мощения предназначенных для легкой и средней транспортной нагрузки.

Также дренажный бетон применяется для устройства основания (бетонной подушки) в зонах с повышенной влажностью например: при монтаже систем водоотвода (дренажных лотков).

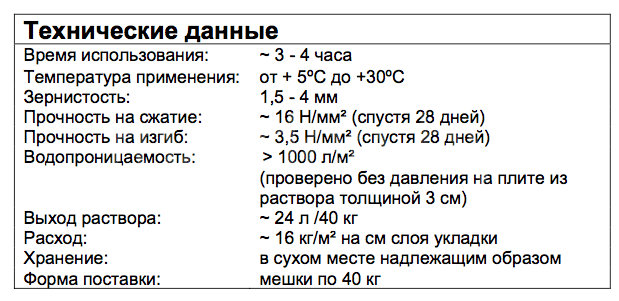

Характеристики

• минеральный состав;
• содержит трасс;
• специально подобранные фракции заполнителей позволяют укладывать водопроницаемый связанный несущий слой с содержанием пустот 15-20%, что уменьшает риск разрушения и выцветания дорожного покрытия из-за замерзания стоячей воды;
• прост и удобен в применении.

Применение

— для наружных работ,

— для устройства водопроницаемых связанных основания;

— для укладки брусчатки, бетонных камней и плит из природного камня,

— для средних транспортных нагрузок.

Свойства

— сухая смесь заводского изготовления;

— содержит цемент согласно нормам DIN EN 187;

— содержит трасс согласно нормам DIN 51043;

— заполнители крупностью от 1,5 до 4 мм согласно нормам EN 13139;

— содержит добавки для улучшения свойств раствора.

Подготовка основания

В качестве основания пригодны выдержанные бетонные основания или цементо-песчаные стяжки, выдерживающие расчётные нагрузки с уклоном 1,5-3%, а также достаточно уплотнённые несущие основания из гравия или щебня, препятствующие капилярному подъёму воды из почвы.

При укладке плит на гидроизолированное основание следует обеспечить отведение просачивающейся воды, например, с помощью укладки плоских дренажных матов, желобов и пр. Следует избегать застаивания воды на водонепроницаемых основаниях посредством создания уклонов и водоотводов. При проектировании основания  с раствором TDM следует руководствоваться пособием по мощению.

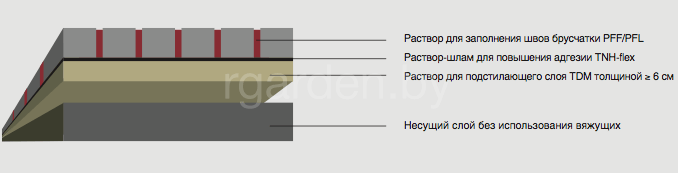

Схема применения раствора TDM в конструкциях c полностью водопроницаемой системой мощения (пешеходная нагрузка (N1 согласно ZTV Wegebau):

Выполнение работ по укладке природного камня или брусчатки с раствором TDM

Содержимое мешка (40скг) высыпать в чистую ёмкость с точно отмеренным количеством воды (2,8л).

1. Перемешать смесь электромиксером или в бетономешалке до достижения консистенции «влажная земля», без комков, в течении примерно 3 минут.
2. Выдержать время «дозревания раствора», необходимое для растворения химии, и снова перемешать раствор в течении 1-2 минут.
3. Если TDM укладывается на бетонное основание, для улучшения адгезионных свойств раствора следует обработать основание  раствором TNH-flex, сразу равномерно распределить раствор TDM по подготовленной поверхности в технике «свежее по свежему» и уалотнить.
4. В случае укладки плит из ровного природного камня (например песчаник) или  брусчатки одинаковой толщины, свежий раствор можно выровнять рейкой.

Укладка брусчатки производится на свежий слой дренажного раствора TDM в технике «свежее по свежему». Для улучшения адгезии необходимо предварительно обработать изнаночные поверхности плит из натурального камня адгезионным раствором TNH-flex и выровнять их при помощи гидравлического уровня и резинового молотка.

Плиты из натурального камня можно укладывать на затвердевший, очищенный слой дренажного раствора TDM, спустя примерно 3 дня, например, с помощью трассового раствора для природного камня TNM-flex.

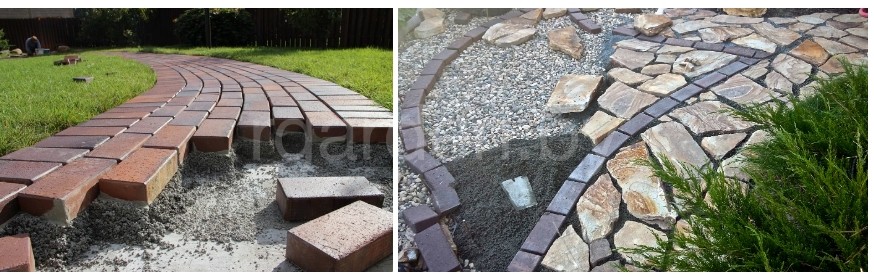

Рекомендации по работе с раствором для укладки камня и брусчатки TDM квик-микс

Раствор TDM рекомендуется использовать при укладке материалов:

• Клинкерная брусчатка;
• Брусчатка из натурального камня (гранит, песчаник, лемезит и др.);
• брусчатка из искусственного камня (бетона);
• природный  камень типа «пластушка» (песчаник, лемезит, сланец, шунгит и др.).

Рекомендуется следующая толщина слоя раствора TDM при укладке брусчатки иp клинкера или природного камня:

Пешеходная нагрузка (N1 согласно ZTV Wegebau) толщина подстилающего слоя от 6 см. Покрытия, предназначенные для хождения пешеходов и не предназначенные для заезда транспорта, за пределами проезжей части (например: террасы, садовые дорожки, дорожки возле дома, площадки в парках).

Легкая транспортная нагрузка толщина (N2 согласно ZTV Wegebau) толщина подстилающего слоя  от 10 см. Покрытия, на которые допускается заезд транспортных средств с полной массой до 3,5 т, расположенные за пределами проезжей части (например, подъезды к гаражам, парковки для легковых автомобилей).

Высокая транспортная нагрузка (N3 согласно ZTV Wegebau)  в качестве основания следует применять дренажный бетон с повышенной прочностью TPM-D-04.

Рекомендации по технологии производства работ

— не разрешается производство работ при температуре воздуха ниже +5 и выше +30С;

— время жизни раствора может измениться в зависимости от температуры воды, температуры сухой смеси и температуры окружающей среды;

— следует учитывать замедление наростания прочности раствора при температуре твердения ниже +15С;

— не добавлять в раствор посторонние вещества (цемент, красящие пигменты, противоморозные добавки и т.д.);

— не разбавлять схватившейся раствор водой.

Можно ли использовать водопроницаемый раствор TDM, если уже есть готовое бетонное (непроницаемое) основание?

Да, если в бетонном основании есть уклон не менее 3%, при этом  существующий подстилающий слой необходимо обработать гидроизоляцией и обеспечить отвод воды.
